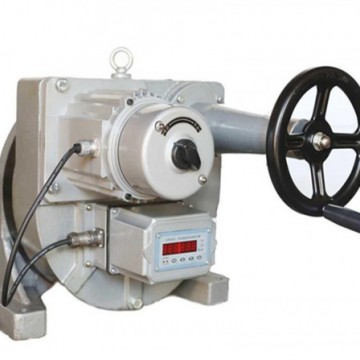

SKJ-Z型系列电子式角行程电动执行机构是一种在自控调节系统中。以220V交流电源为动力，直接接受来自控制调节系统发出的4~20mA,0~10mA或1~5V DC，0~10V DC模拟信号，驱动调节阀进行精确阀位定位，以百分比显示阀位要求开度和实际开度，并把阀位实际开度以同样的模拟信号反馈给自控调节系统，是目前应用日益广泛的一种智能型电动执行机构。可广泛应用于发电、冶金、石油、化工、城市供水、智能大厦、轻工等工业过程自动化系统中。
用户调试方法：
连接好阀门后，按对外接线图接好外线，特别注意输入信号要求是电流信号还是电压信号，不能混用，正，负信号不能接错。用户可按以下方法逐个进行检查调试。
1、 调节电动执行机构机械限位：
机械限位的调整是使执行机构仅在机械上下限位范围内工作，防止执行机构过限位产生危险或损坏阀门。如图所示分别给杠杆及上下限位止挡，在零位状态下，下限位止挡用从下侧紧靠或接近杠杆以防止执行机构过限位，如偏差较大可松开压紧螺母并移动止挡块到相应位置，并压紧相应螺母，在满位状态下，上限位止挡应从上侧紧靠或接近杠杆以防止执行机构过限位，如偏差较大可松开压紧螺母并移动止挡块到相应位置，并压紧相应螺母。未通电源时，该调试过程中可使用手轮手动将执行机构开到所需阀门的零位和满位，再做相应调整，也可以在通电状态下将执行机构调至电动手动状态，由显示屏上行下行键将执行机构开至所需零位满位，如在开动过程中摁上行或下行键执行机构不动作，则是因为限位开关限制的原因，具体见调试过程2.
2、 安装注意事项
自调节执行器可作为现场独立控制系统，工作人员近距离接触的机会多，应在其运动区间加布安全栏栅，以保护现场操作人员安全。
故障及排除方法
电动执行机构的故障及排除方法如下：
|
故障现象 |
原因分析 |
检查方法 |
排除方法 |
|
执行机构两个方向都不能在自动状态下动作，但在手动状态下能正常工作 |
输入信号断信号保护状态 |
显示面板前三位数码显示是否为 --- |
检查输入信号是否正常及检查设定选项中的n03选项结果或重新设定n03选项 |
|
反馈信号断信号保护状态 |
显示面板后三位数码管显示是否为 --- |
重新设定n01及n02设定选项 |
|
|
执行机构一个方向能动作，另一个方向不能动作 |
线路板故障 |
|
更换线路板 |
|
电机中线接错 |
目测 |
更换接线 |
|
|
接通电源后执行机构不按指令就往一个方向动作且不能停止 |
一路可控硅被击穿 |
|
更换线路板 |
|
执行机构两个方向都不能在自动状态下动作，手动状态下也不能动作 |
电机插头未插上 |
目测 |
正常插上 |
|
电机断线 |
用万用表测量 |
找出断线位置并正确接上 |
|
|
两路可控硅都被击穿 |
|
更换线路板 |
|
|
线路板控制部分故障 |
|
更换线路板 |
